    小米科技园展示玄戒O1晶圆

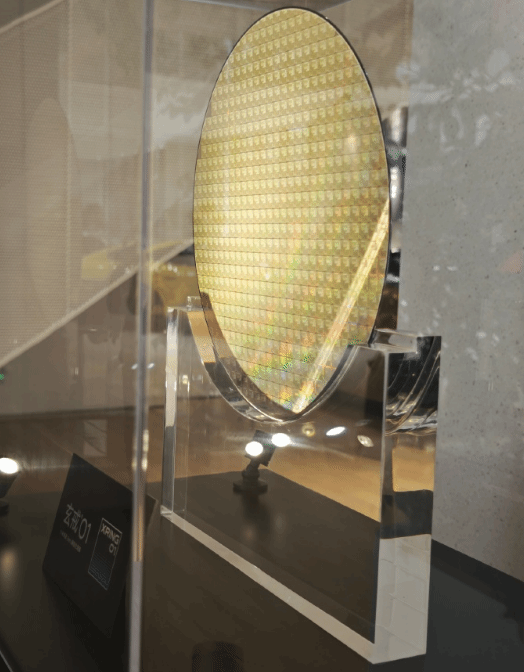

    近日,一位网络用户发布了位于小米科技园A栋大堂展示的玄戒O1晶圆图片。画面中可以看到,圆形的晶圆表面排列着大量玄戒O1芯片本体,在灯光照射下反射出绚丽的七彩光泽。

    所谓晶圆,指的是用于制造硅半导体集成电路的圆形硅片。以单晶硅为例,通过直拉法(CZ法)或者区熔法(FZ法)等工艺,将原始硅材料提纯并生长为单晶硅棒,随后经过切割、研磨和抛光等处理步骤,最终制成可用于芯片制造的晶圆。

    从晶圆到完整的芯片,还需要经历光刻、蚀刻、薄膜沉积、离子注入以及金属化等多个精密且复杂的加工过程。根据相关技术分析,玄戒O1芯片的面积约为109平方毫米,内部集成了高达190亿个晶体管

    据了解,小米自最初涉足芯片研发至今,已经走过了11年的历程。这款玄戒O1芯片的研发周期超过四年,投入资源巨大。截至2024年2月,累计研发费用已达135亿元人民币。
